Etching resin for Cover Window Processing
폴더블 디스플레이 Cover window(UTG) 가공용 식각 레진

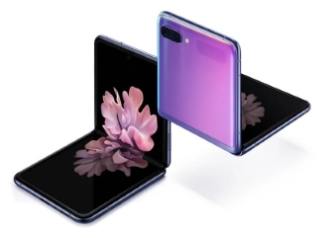

Z Flip

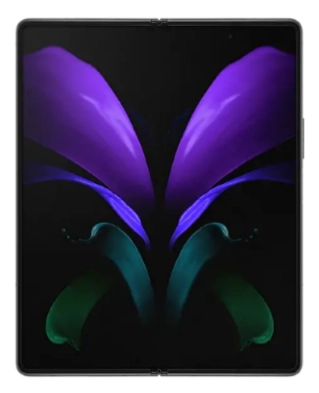

Z Fold
다양한 차세대 폼팩터
-

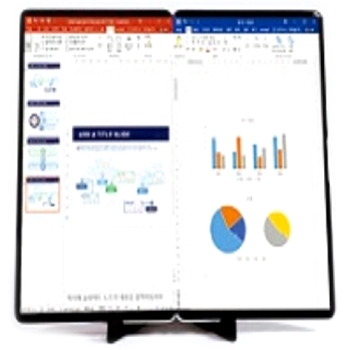

17인치 폴더블
접으면 태블릿·노트북, 펼치면 모니터로 활용
-

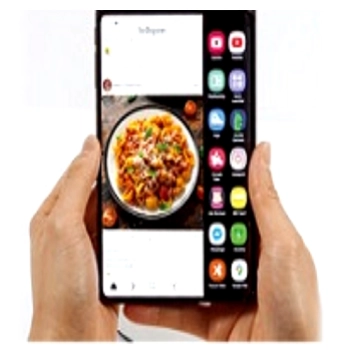

슬라이더 블
가로 방향으로 화면 확장되는 스마트폰
-

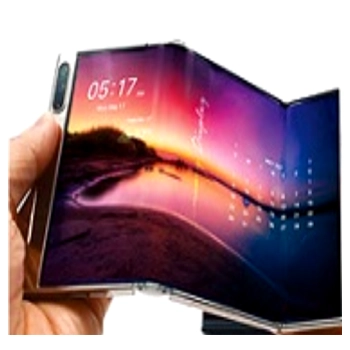

S-폴더블
멀티폴더블, 접으면 스마트폰 펼치면 태블릿
-

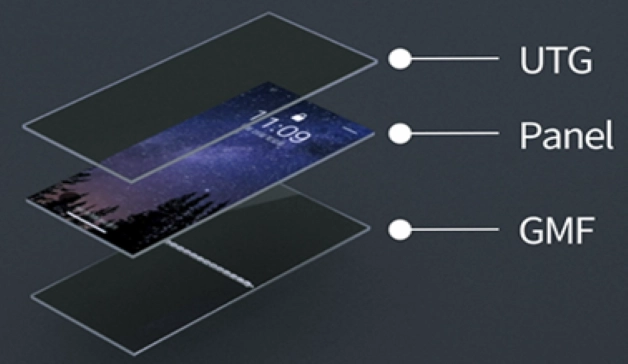

폴더블폰 구조
-

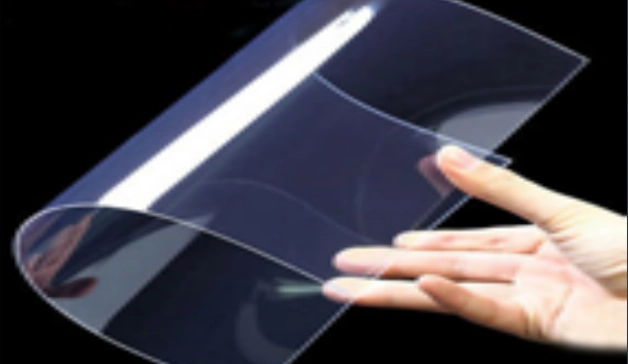

태블릿/노트북 UTG*
* UTG : Ultra Thin Glass
식각 레진 적용 효과
식각 레진 적용 시
공정 차이에 따른 설비 투자 감소 / 생산 자동화
가공 수율 향상 제조원가 절감
Glass 판가 경쟁력 확보 / 품질 신뢰성 보증
식각 레진 적용 효과
-
01
CNC 공정 삭제로 폐수 절감으로
친환경 공정 전환
-
02
레이저를 사용하여
가공 품질 개선
-
03
기존 적층 방식을 벗어난
CELL방식으로 생산 자동화 추진
2020년 업계 고민 해결 솔루션 개발을 통하여 사업화 아이템 완성
| 적층 Process | Cell Process | |
|---|---|---|
 |
 |
|
| 동진세미켐 | 잉크 | 위드켐 |

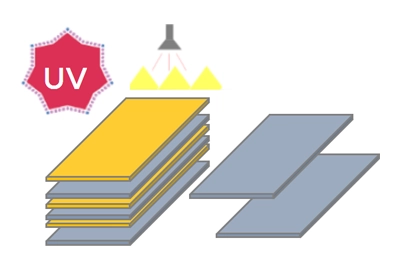

| 자외선 | 경화 | 자외선 |
| 10장 | 적층 | - |

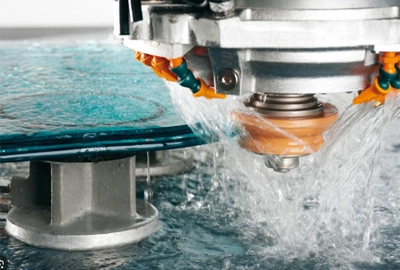

| CNC | 절단 | 레이저 |
| 불화암모늄 | 면취 | 불화암모늄 |
| 과경화+고온수 | 분리 | - |
| 알카리 Shower | 박리 | 알카리 Shower |
제품특징
- 일정한 두께 코팅성, 높은 글라스 접착력
- 레이져 컷팅이 용이한 고투과율 재료 선정
- 내산성이 우수한 소수성 재료 개발
- 저온에서 박리가 가능한 올리고머 합성
- RoHS 기준 적합 & Halogen Free
제품사양
| Index | TopGlue-1 | Comment |
|---|---|---|
| Color | Clear | 육안 |
| Viscosity | 400cps | 점도계 |
| Thickness | 40+40㎛ | 양면 코팅 |
| Pencil Hardness | 2H | 하중 1kg |
| Specific gravity | 1.0 | - |
| Strip | 5min | 50℃ Alkali |
제품 차별화를 통한 원가/품질 경쟁 우위 확보
| 인쇄 | 절단 | 면취 | 박리 | |
|---|---|---|---|---|
| 경쟁사 |
적층방식
Roll to Roll
|
CNC
|
POR Chamfer면취 형상 : 사다리꼴 2PB(최소 폴딩값) : 1.0R |
적층된 Glass 과경화 분리 및 박리
|
| ▼ | 공정 독창성 | 친환경 공정 | 제품 성능 향상 | 자동화 |
| 자사 |
Cell 방식
Screen 인쇄
|

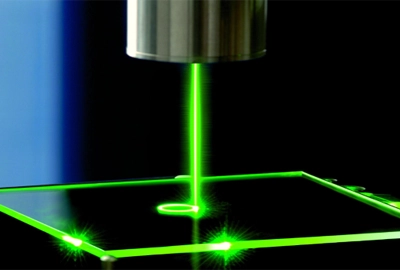

레이저
코팅 탈막 불량 10% 개선CNC 절삭유 미사용 (고정비절감) |
Ver.3 Chamfer면취 형상 : 원형 2PB(최소 폴딩값) : 0.5R 우수 |

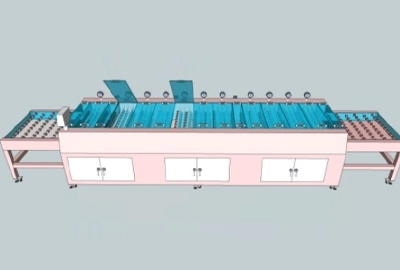

박리 자동화
|
